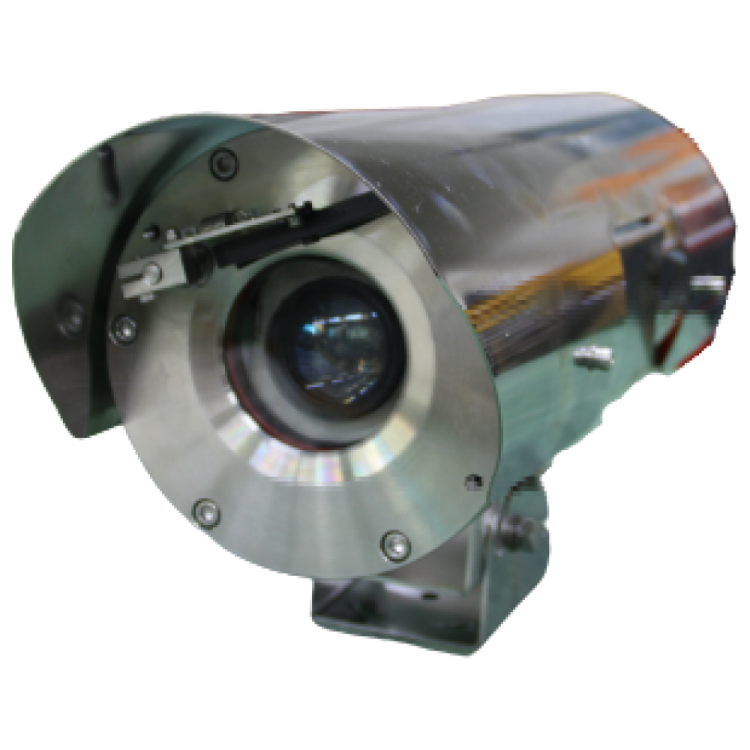

1) 본 기기는 위험지역의 조건에 따라 ‘1∙2종 장소(ZONE 1∙2), 21∙ 22종 장소(ZONE 21,22)’에서 사용할 수 있는 Ex d ⅡC T6, Ex tD A21 T85℃ 및 IP67 등급의 내압방폭(Ex d) 및 분진방폭(Ex tD) 카메라 하우징 입니다.
2) 본 기기는 스테인레스 스틸(STS304/STS316) 소재로 제작하였고, 표면에 전해연마 처리를 하여 해안가 및 선박 등 부식되기 쉬운 환경에서도 사용이 용이합니다. (STS316 : 선택사양)
3) 본 기기는 내부에 장착되어 있는 온도센서에 의해 히터가 자동으로 작동되어 -20℃의 환경에서도 사용이 가능합니다.(Heater : 선택사양)
4) 본 기기는 WIPER가 장착되어 WINDOW 표면의 이물질 및 얼룩을 손쉽 게 제거할 수 있습니다.(Wiper : 선택사양)
방폭등급 | Ex d ⅡC T6, Ex tD A21 T85℃ |
용기의 보호등급 | IP67 |
사용장소 | 1∙2종 장소(ZONE 1∙2), 21∙22종 장소(ZONE 21∙22) |
주위온도 | -20℃ ≤ Ta ≤ 55℃ |
인입부규격 | 기본 - 1홀(NPT 3/4") /옵션 - 1~2홀(NPT 1/2", NPT 3/4" 선택) |
입력전원 | AC 220V, 2A 50/60Hz |
카메라사용전원 | DC 12V, DC 24V |
히터사용전원 | AC 220V |
소비전력 | Max. 80W – 카메라 (Max. 30W), 히터 (Max. 50W) |
히터 작동온도 | 센서(N15H) - ON(5℃ )/OFF(15℃±5℃), 과열방지 센서(N45H) - OFF(45℃~±5℃) |
재질 | 스테인레스 스틸(STS304/STS316) / 색상 : Stainless steel color |
크기 | 하우징 : 177W x 197H x 449L |
내부크기 | Ø120 x 260(L) |
중량 | 약 12kg |
| 인입부 변경 | 인입부 추가 (최대 1개) | 히터 추가 | 리시버 추가 |
| 와이퍼 추가 | 소재 변경(STS316) |
제품사양서 사용설명서 내압방폭인증서(KCs) 분진방폭인증서(KCs) 외형도(DWG) 3D외형도(DXF) 외형도(PDF)
방폭등급 | Ex d ⅡC T6, Ex tD A21 T85℃ |
용기의 보호등급 | IP67 |
사용장소 | 1∙2종 장소(ZONE 1∙2), 21종 장소(ZONE 21) |
주위온도 | -20℃ ≤ Ta ≤ 55℃ |
인입부규격 | 기본 - 1홀(NPT 3/4") 옵션 - 1~2홀(NPT 1/2", NPT 3/4" 선택) |
입력전원 | AC 220V, 2A 50/60Hz |
카메라사용전원 | DC 12V, DC 24V |
히터사용전원 | AC 220V |
소비전력 | Max. 80W – 카메라 (Max. 30W), 히터 (Max. 50W) |
히터 작동온도 | 센서(N15H) - ON(5℃ )/OFF(15℃±5℃), 과열방지 센서(N45H) -OFF(45℃~±5℃) |
재질 | 스테인레스 스틸(STS304/STS316) 색상 : Stainless steel color |
크기 | 브라켓 포함 : 177(W) x 303(H) x 590(L) 하우징 : 177W x 197H x 449L |
내부크기 | Ø120 x 260(L) |
종량 | 약 12kg |
| 인입부 변경 | 인입부 추가 (최대 1개) | 히터 추가 | 리시버 추가 |
| 와이퍼 추가 | 소재 변경 (STS316) | 열상용 유리 추가 |
