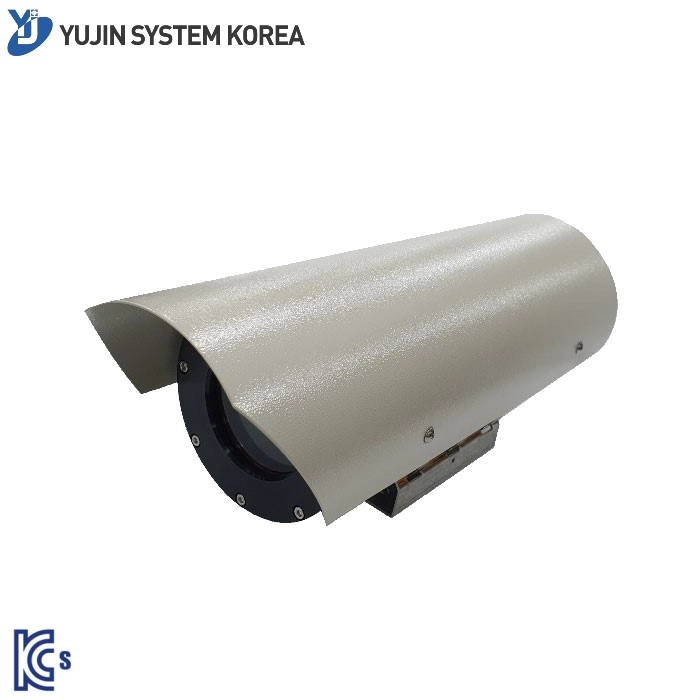

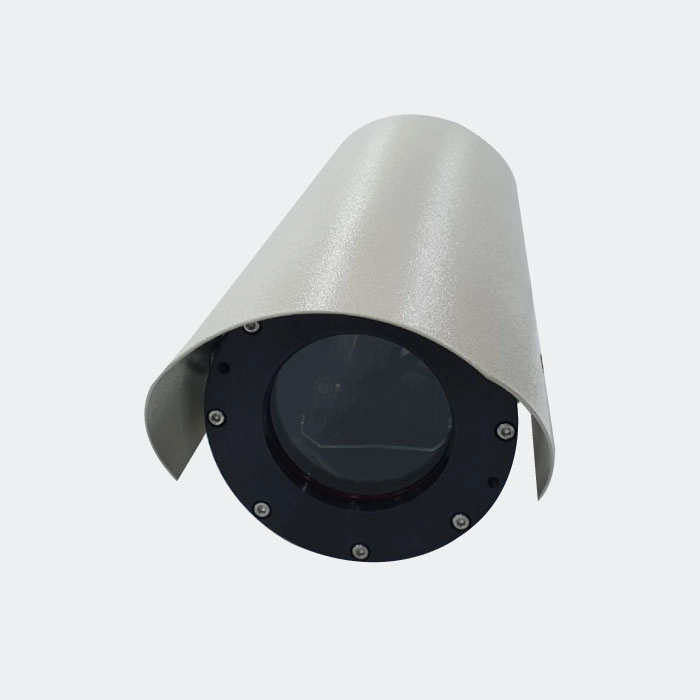

1) 본 기기는 위험지역의 조건에 따라 ‘1∙2종 장소(ZONE 1∙2)’에서 사용할 수 있는 Ex d ⅡC T6 및 IP66 등급의 내압방폭(Ex d) 카메라 하우징 입니다.
2) 본 기기는 알루미늄(A6061) 및 스테인레스 스틸(STS304) 소재로 제작하였고, 표면에 아노다이징 및 도장 처리를 하여 해안가 및 선박 등 부식되기 쉬운 환경에서도 사용이 용이합니다.
3) 본 기기는 내부에 장착되어 있는 온도센서에 의해 팬 및 히터가 자동으로 작동되어 -20℃ ~ 55℃ 환경에서 사용이 가능합니다.(옵션)
방폭등급 | Ex d ⅡC T6 |
용기의 보호등급 | IP66 |
사용장소 | 1∙2종 장소(ZONE 1∙2) |
주위온도 | -20℃ ≤ Ta ≤ 55℃ |
인입부규격 | NPT 3/4” / 선택사양 : NPT 1/2”, M20x1.5P-6H, M25x1.5P-6H |
입력전원 | 220V AC, 2A 50/60Hz |
카메라 사용전원 | 12V DC |
히터 사용전원(선택사양) | 220V AC |
| 펜 사용전원(선택사양) | 220V AC |
소비전력 | Max. 65W – 카메라 (Max. 10W), 히터 (Max. 50W), 팬 (Max. 5W) |
히터 작동온도(선택사양) | 센서(N15H) - OFF(15±5℃), 센서(N45H) - OFF(45~±5℃) |
| 팬 작동온도(선택사양) | 센서(R35H) - ON(30±5℃) |
재질 | 알루미늄(A6061) / 스테인레스 스틸(STS304) |
| 색상 | LIGHT GRAY (MUNSELL No. 5Y8/1) |
크기 | 172(W) x 188(H) x 485(L) |
내부크기 | 85(W) x 93(H) x 250(L) |
중량 | 약 10kg |
| 인입부 변경 | 인입부 추가 (최대 1개) | 히터 추가 | 팬 추가 |
제품사양서 사용설명서 내압방폭인증서(KCs) 외형도(DWG) 외형도(PDF)
방폭등급 | Ex d ⅡC T6 |
용기의 보호등급 | IP66 |
사용장소 | 1∙2종 장소(ZONE 1∙2) |
주위온도 | -20℃ ≤ Ta ≤ 55℃ |
인입부규격 | 기본 : NPT 3/4” / 옵션 : NPT 1/2”, M20x1.5P-6H, M25x1.5P-6H |
입력전원 | 220V AC, 2A 50/60Hz |
카메라 사용전원 | 12V DC |
히터 사용전원 | 220V AC |
펜 사용전원 | 220V AC |
소비전력 | Max. 65W – 카메라 (Max. 10W), 히터 (Max. 50W), 팬 (Max. 5W) |
히터 작동온도 | 센서(N15H) - OFF(15±5℃), 센서(N45H) - OFF(45~±5℃) |
팬 작동온도 | 센서(R35H) - ON(30±5℃) |
재질 | 알루미늄(A6061) / 스테인레스 스틸(SUS304), 색상 : LIGHT GRAY (MUNSELL No. 5Y8/1) |
크기 | 172(W) x 188(H) x 485(L) |
내부크기 | 85(W) x 93(H) x 250(L) |
종량 | 약 10kg |
| 인입부 변경 | 인입부 추가 (최대 1개) | 히터 추가 | 재질변경 (STS316) |
