PRODUCTS INFO

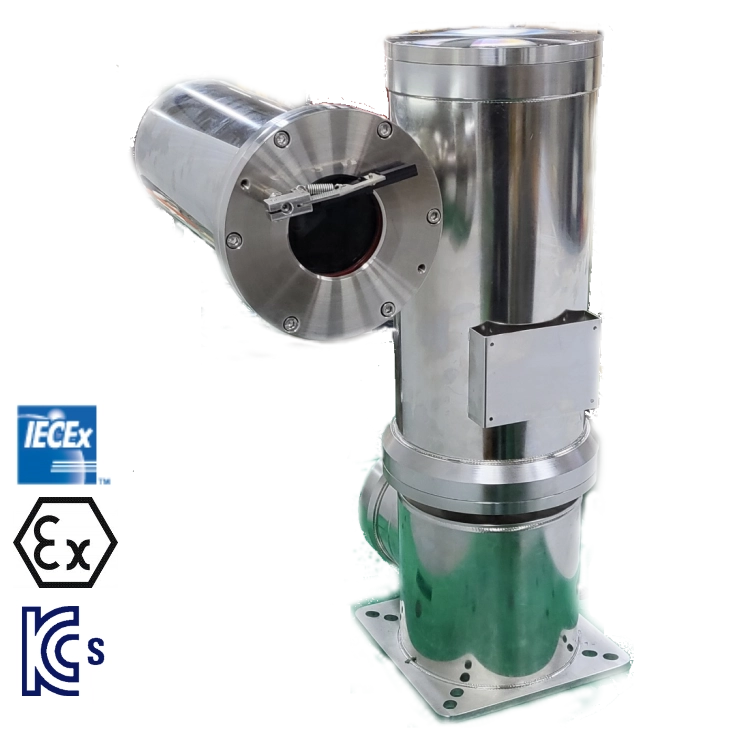

·국제방폭 인증 IECEX 및 유럽 방폭인증 ATEX를 취득한 방폭 제품으로 ZONE1,2,21,22에 설치가 가능합니다.
·스테인레스 스틸 소재의 제품으로 부식에 강해 정유 시설, 화학 시설, 선박 등 다양한 장소에 설치가 용이합니다.
·특수 처리된 유리로 고온의 환경에서도 흔들림 없이 선명한 화면을 제공합니다.
·다양한 카메라를 선택하여 장착이 가능합니다.
·리시버 및 프리셋 기능이 기본으로 내장되어 있습니다.
·SMPS의 내장으로 별도의 방폭 파워 박스를 설치할 필요가 없습니다.
·와이퍼와 펌프(YEXPM-300. IECEx, ATEX 인증)를 이용하여 유리부의 선명함을 유지할 수 있습니다. 이 펌프는 YEXPT-700을 통해 전원 공급이 가능합니다.(선택사항)

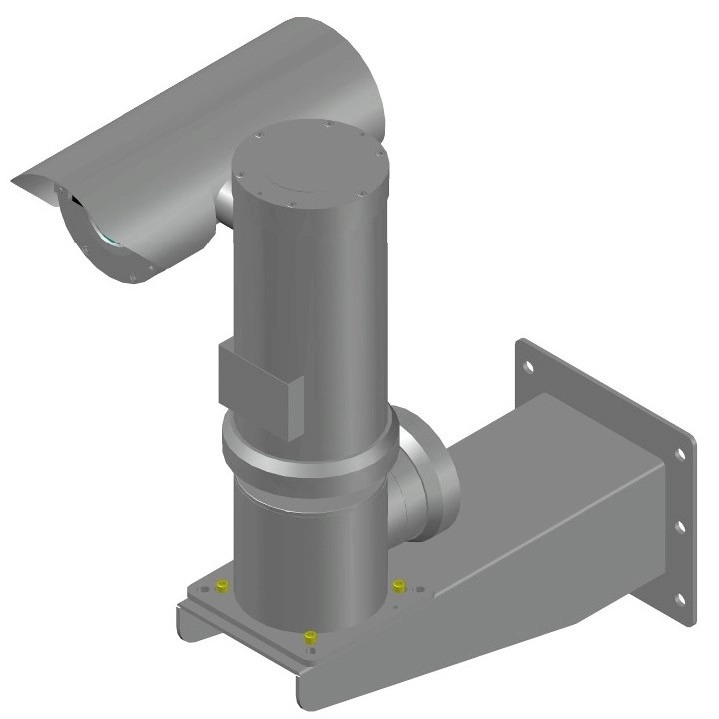

·전용 브라켓을 사용하여 쉬운 설치가 가능합니다.(선택사항)
방폭 형태 | 내압방폭, 분진방폭 |
방폭 등급(KCs) | Ex db ⅡC T6 Gb, Ex tb ⅢC T85℃ Db |
방폭 등급(IECEx) | Ex db ⅡC T6 Gb, Ex tb ⅢC T85℃ Db |
방폭 등급(ATEX) | Ⅱ 2 G Ex db ⅡC T6 Gb, Ⅱ 2 D Ex tb ⅢC T85℃ Db |
보호 등급 | IP66, IP67 |
재질 | Stainless steel STS304 (선택사양 : STS316) |
색상 | Stainless steel Color |
사용 온도 | -40℃ to +60℃ ( KCs ), -40℃ to +65℃ ( IECEx, ATEX ) |
입력 전원 | AC 100V ~ 240V ( KCs, IECEx, ATEX ) DC 24V & AC 24V ( IECEx, ATEX ) |
소비 전력 | Max 100W |
인입부 | NPT 3/4" 1개, NPT 1/2”, NPT 3/4”, M25, M32 중 택 1 (선택사항 인입부 최대 2개) |
사용 장소(방폭) | ZONE 1,2,21,22 |
사용 가능 국가 | 대한민국, EU 회원국, 중동, 오세아니아 |
팬 회전 각도 | ± 170° (선택사양 : 360° PAN Endless) |
팬 회전 속도 | 0.1°/s ~ 22°/s |
틸트 회전 각도 | ± 90° |
틸트 회전 속도 | 0.1°/s ~ 13°/s |
프리셋 | 128 |
통신 방식 | RS 485, RS 422 |
프로토콜 | PELCO-D, YUJIN, SAMSUNG (이외 선택사양) |
제품 크기 | W 434 X L 330 X H 568 |
적용 가능 카메라 크기 | 137L x 65H x 73W (Max camera power - 15W) |
회전 반경 | ∅660, H 695 |
무게 | 35kg |
선택 사양 | 와이퍼, 히터, 팬, 홀 추가(최대 2개), 방폭펌프(YEXPM-300), PAN Endless, 전용 브라켓(YWB-EX) |
팬 | on 35℃, off 25℃ |
히터 | on 5℃, off 15℃ |
* 카메라는 별도 품입니다.
* 내부에 장착되는 카메라는 적용 가능 카메라의 소비전력 내에서 자유롭게 선정이 가능합니다. (인증서 상 특수 사용 조건에 표기).
* 3D도면 요청 시 제공 가능합니다.
ENDLESS | FAN | HEATER | WIPER |
소재 변경 STS316 | 인입부 추가(총 2개) | 인입부 변경(NPT1/2, M20, M25, M32) | 입력전원 변경 (DC 24V, AC 24V) |
제품사양서(KR) 제품사양서(EN) 외형도(PDF) 외형도(DWG)
