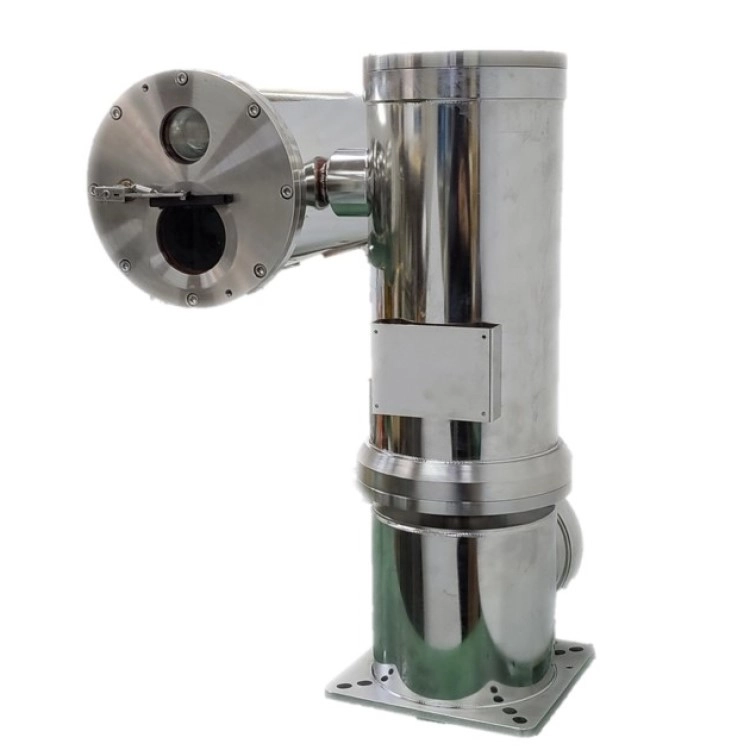

PRODUCTS INFO
·국제방폭 인증 IECEX 및 유럽 방폭인증 ATEX를 취득한 방폭 제품으로 ZONE1,2,21,22에 설치가 가능합니다.
·스테인레스 스틸 소재의 제품으로 부식에 강해 정유 시설, 화학 시설, 선박 등 다양한 장소에 설치가 용이합니다.
·특수 처리된 유리로 고온의 환경에서도 흔들림 없이 선명한 화면을 제공합니다.
·다양한 카메라를 선택하여 장착이 가능합니다.
·리시버 기능이 내장되어 있습니다.
·IR 라이트를 통해 야간 혹은 어두운 곳에서도 감시 기능을 유지할 수 있습니다..
·와이퍼와 펌프(YEXPM-300. IECEx, ATEX 인증)를 이용하여 유리부의 선명함을 유지할 수 있습니다. 이 펌프는 YEXPT-700을 통해 전원 공급이 가능합니다.(선택사항)
·전용 브라켓을 사용하여 쉬운 설치가 가능합니다.(선택사항)
방폭 형태 | 내압방폭, 분진방폭 |
방폭 등급 ( KCs ) | Ex db ⅡC T6 Gb, Ex tb ⅢC T85℃ Db |
방폭 등급 ( IECEx ) | Ex db op is ⅡC T6 Gb, Ex tb op is ⅢC T85℃ Db |
방폭 등급 ( ATEX ) | Ⅱ 2 G Ex db op is ⅡC T6 Gb, Ⅱ 2 D Ex tb op is ⅢC T85℃ Db |
보호 등급 | IP66, IP67 |
재질 | Stainless steel STS304 (선택사양 : STS316) |
색상 | Stainless steel Color |
사용 온도 | -40℃ to +60℃ ( KCs ) -40℃ to +65℃ ( IECEx, ATEX ) |
입력 전원 | AC 100V ~ 240V ( KCs, IECEx, ATEX ) DC 24V & AC 24V ( IECEx, ATEX ) |
소비 전력 | Max 100W |
인입부 | NPT 3/4" 1개, NPT 1/2”, NPT 3/4”, M25, M32 중 택 1 (선택사항 인입부 최대 2개) |
사용 장소(방폭) | ZONE 1,2,21,22 |
사용 가능 국가 | 대한민국, EU 회원국, 중동, 오세아니아 |
팬 회전 각도 | ± 170° (선택사양 : 360° PAN Endless) |
팬 회전 속도 | 0.1°/s ~ 22°/s |
틸트 회전 각도 | ± 90° |
틸트 회전 속도 | 0.1°/s ~ 13°/s |
프리셋 | 128 |
통신 방식 | RS 485, RS 422 |
프로토콜 | PELCO-D, YUJIN, SAMSUNG (이외 선택사양) |
제품 크기 | W 434 X L 330 X H 568 |
적용 가능 카메라 크기 | 137L x 65H x 73W (Max camera power - 15W) |
회전 반경 | ∅660, H 695 |
무게 | 40kg |
선택 사양 | IR라이트. 와이퍼, 히터, 팬, 홀 추가(최대 2개), 방폭펌프(YEXPM-300), PAN Endless, 전용 브라켓(YWB-EX) |
팬 | on 35℃, off 25℃ |
히터 | on 5℃, off 15℃ |
IR 방사거리 | 50m |
* 카메라 별도제품입니다.
* 내부에 장착되는 카메라는 적용 가능 카메라의 소비전력 내에서 자유롭게 선정이 가능합니다 (인증서 상 특수 사용 조건에 표기).
* op is 는 광학 방사로 인한 폭발 위험성 평가를 완료했다는 의미입니다.
* op is 는 인증 규정상 IECEx, ATEX에서만 표기하고 KCs에서는 별도로 표기하지 않습니다.
* 3D도면 요청 시 제공 가능합니다.
ENDLESS | FAN | HEATER | WIPER |
소재 변경 STS316 | 인입부 추가(총 2개) | 인입부 변경(NPT1/2, M20, M25, M32) | 입력전원 변경 (DC 24V, AC 24V) |
제품사양서(KR) 제품사양서(EN) 외형도(pdf) 외형도(DWG)
